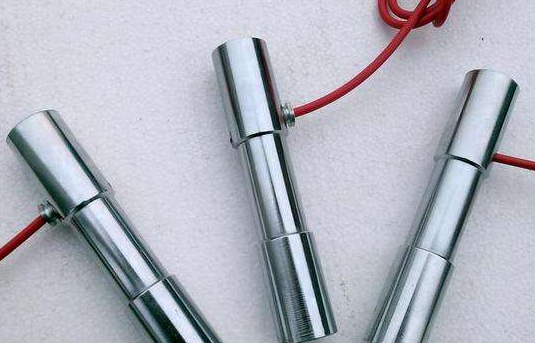

鋼筋計測量是機械設備，主要用于大型巖土工程，對多點振弦式傳感器的測量數據進行定時自動采集，直接計算顯示各測點的物理量值，并存貯于數據庫中，供分析研究之用。

    鋼筋計測量概述

    其中自動測量單元擁有分布式網絡化測量、測量數據存貯、自動定時測量、計算機通訊、測量數據管理、測量成果輸出等功能。

    技術參數

    測量類型：分布式測量

    通道連接：8通道組合式

    測量時間：小于3秒，實時數據傳輸

    采集對象：振弦式傳感器，NTC熱敏電阻溫度傳感器，開關量，模擬量

    頻率模數(f2):160～36000

    頻率精度:0.01Hz

    測溫范圍:-50～+125(攝氏度)

    測溫分辨率:0.1(攝氏度)

    系統容量:2040只傳感器(如需更多，請聯系廠家)

    采樣間隔：1分鐘~31天，可調

    存儲容量:3個月/每天測存一次

    供電方式：由現場或基站供電(9V~18V)。其內含鎳氫電池，停電后可工作一個月。太陽能電池(選配)

    工作環境：溫度-25℃~+60℃，濕度<95%RH

    運行環境：Windows98,Windows2000,WindowsXP。

    采集方式

    FYPro型分布式自動測量單元出廠基本配置為RS485通訊方式。用戶可以根據需要選擇其它通訊方式如：無線數傳電臺傳輸；光纜傳輸；電話網絡傳輸；公共移動網傳輸(GPRS/CDMA)等。


    方案1:人工手動采集。

    方案2:總線式自動數據采集系統。

    方案3:利用有線或無線電話網絡傳輸。

    方案4:自動采集動。

    應用方法

    隨著鋼筋計的發展應用，應工程監測的需要。研發了專為系統集成應用配套的“測量模塊”。性能穩定，接口方便。按要求，有并口，TTL電平口，485，232，CAN，USB等接口。有通訊協議。上位機軟件可直接對“測量模塊”進行測量，設置和定義地址。
